Induktive Lötanlagen

Induktive Lötanlagen für reproduzierbare Fügeverbindungen

Als führender Anbieter für Induktionstechnik entwickeln wir Induktionslötanlagen, die exakt zu Bauteil, Taktzeit und Qualitätsziel passen. Optimieren Sie Ihre Produktion mit induktiven Lötanlagen: präzise Wärme für beste Qualität in jeder Verbindung. Das Ergebnis sind stabile Lötverbindungen, planbare Ausbringung und dokumentierte Prozesssicherheit in der Serie. Für maximale Reproduzierbarkeit und eine belastbare Prozessfreigabe, vom ersten Muster bis zur Linie.

Überblick

Was leisten induktive Lötanlagen?

Induktive Lötanlagen erwärmen die Fügezone gezielt und in kurzer Zeit, direkt dort, wo die Verbindung entsteht. Das Lot wird kontrolliert auf Temperatur gebracht und benetzt die Fügepartner, ohne offene Flamme und ohne großflächige Erwärmung des gesamten Bauteils. So entstehen reproduzierbare Lötverbindungen mit hoher Prozessgeschwindigkeit und guter Wiederholgenauigkeit, auch bei anspruchsvollen Materialien und Geometrien.

Physikalisches Prinzip: Beim induktiven Löten erzeugt der Generator einen Wechselstrom im Induktor. Dadurch entsteht ein magnetisches Wechselfeld, das im Werkstück Wirbelströme anregt. Die Wärme entsteht lokal in der Fügezone, schnell, kontrolliert und reproduzierbar.

Vorteile

Warum Induktionslötanlagen?

Reproduzierbare Lötprozesse durch definierte Parameter und Rezeptführung
Kurze Taktzeiten durch lokale, schnelle Erwärmung der Fügezone
Sauberer Prozess ohne Flamme, gut integrierbar in Fertigungslinien
Geringere thermische Belastung des Bauteils, weniger Verzug und Anlauffarben
Automatisierbar vom Handarbeitsplatz bis zur Roboterzelle
Prozessüberwachung und Dokumentation für audit-taugliche Qualität
Durch die lokale Erwärmung sinkt der Energiebedarf häufig deutlich gegenüber großvolumigen Verfahren, weil nicht das gesamte Bauteil aufgeheizt werden muss. Das verbessert Stückkosten, Takt und Temperaturführung, besonders in der Serienfertigung.

Typische Anwendungen

Typische Werkstücke für induktives Löten

Induktive Lötanlagen werden besonders häufig eingesetzt für:

Rohre, Fittings und Baugruppen, zum Beispiel in Kühlung und Fluidtechnik
Wärmetauscher und Kühlkörper, insbesondere mit definierten Lötspalten und hoher Dichtheitsanforderung und mit Fokus auf kontrollierten Wärmeaustausch (Wärmetausch)
Hartmetallbestückte Werkzeuge, Schneiden, Trägerkörper
PKD-Werkzeuge und PKD-bestückte Schneidwerkzeuge, zum Beispiel für die Präzisionsbearbeitung
Kontakte, Stromschienen, Kupferbauteile und elektrische Verbindungen
Sensorik, Aktorik und Baugruppen mit definierten Lötspalten
Serienbauteile, bei denen Taktzeit, Wiederholgenauigkeit und Sauberkeit zählen

Anlagenkonzepte

Induktionslötanlagen, passend zur Aufgabe

Je nach Bauteil und Takt gestalten wir induktive Lötanlagen als manuelle Station, teilautomatisierte Zelle oder vollautomatische Linie. Für Serienfertigung kombinieren wir Positionierung, Erwärmung, Lotbereitstellung, Schutzatmosphäre, Abkühlung und Prozessüberwachung zu einem abgestimmten Gesamtsystem.
Von Vorserien bis Mittelserienfertigung: Für Vorserien, Prozesshochlauf und Musterbau eignen sich kompakte Stationen als Einsteigermodell. Für die Mittelserienfertigung und Serie skalieren wir über Doppellötplätze, Index- oder Rundtaktkonzepte, inklusive Rezeptführung und Prozessüberwachung, damit die Reproduzierbarkeit beim Hochlauf erhalten bleibt.

Doppellötarbeitsplatz für effiziente Serienprozesse
Beim Doppellötarbeitsplatz arbeiten zwei Seiten im Wechsel: Während auf der einen Seite bestückt und entnommen wird, läuft auf der anderen Seite der automatische Lötprozess. So steigen Ausbringung und Prozessstabilität, ohne dass der Bediener im Takt “hinterherlaufen” muss.

Für höhere Ausbringung in Serie
Rotary-, Index- und Satellit-Tische verteilen den Prozess auf mehrere Stationen. So lassen sich Be und Entladen, Erwärmung, Lotprozess, Abkühlung und optionales Prüfen taktoptimiert parallelisieren.

Komponenten

Das Herz jeder Induktionslötanlage

Für stabile Lötverbindungen muss die komplette Prozesskette zusammenpassen: Energieeintrag, Feldführung, Positionierung und Lotprozess. Wir legen Generator und Frequenz auf Werkstoff und Fügezone aus, stimmen den Induktor auf Geometrie und Erwärmungsprofil ab und integrieren Werkstückaufnahme, Lotbereitstellung und Schutzkonzept so, dass der Prozess im Serienbetrieb reproduzierbar bleibt.

Lot, Flussmittel, Atmosphäre: Je nach Werkstoff, Spalt und Qualitätsziel integrieren wir Lotbereitstellung (Lotring, Draht, Paste, Vorform) sowie Prozessoptionen mit oder ohne Flussmittel. Bei anspruchsvollen Oberflächen und Optik-Anforderungen ergänzen wir Schutzgas- oder Einhausungskonzepte zur Reduktion von Oxidation und Nacharbeit.

Alles zu Auslegung, Schnittstellen und Technikmodulen finden Sie gebündelt auf unserer Seite zur Induktionstechnik.

Qualität und Daten

Qualität absichern, Daten nutzbar machen

In der Serie entscheidet nicht nur die Temperatur, sondern die Wiederholgenauigkeit der gesamten Abfolge. Deshalb planen wir Prozessüberwachung und Dokumentation passend zu Ihrem Qualitätsziel, zum Beispiel mit Temperaturmessung, Zeitfensterüberwachung, Positionskontrolle, Medienüberwachung und Protokollierung. So wird induktives Löten messbar und langfristig beherrschbar.

Induktion vs Ofenlötung: Induktives Löten ist häufig die passende Alternative zur Ofenlötung, wenn kurze Taktzeiten, lokale Erwärmung und klar definierte Prozessfenster gefordert sind. In vielen Fällen entsteht eine klare Relation (Verhältnis) von Durchlaufzeit und Energieeintrag zugunsten der Induktion, weil die Wärme dort entsteht, wo die Verbindung entsteht.

Induktives Löten in Serie

Anlagenbeispiele für induktive Lötanlagen

Die folgenden Induktionslötanlagen sind bewährte, modulare Plattformen für induktives Löten, von kompakten Stationen bis zu automatisierten Zellen. Jede Anlage ist als eigene Detailseite beschrieben. So finden technische Einkäufer und Entwickler schnell die passende Baugröße und sinnvolle Optionen für Automatisierung, Dokumentation und Prozessüberwachung, abgestimmt auf Takt, Bauteil und Qualitätsziel.

Induktionsanlagen

Universelle Induktionsanlage Unitherma

Die Unitherma ist unsere universelle Plattform für induktive Wärmeprozesse. Auf Basis einer vertikalen Grundmaschine mit optionalem Horizontalmodul bearbeiten Sie kleine bis mittlere Bauteile effizient und reproduzierbar. Randschichthärten, Löten, Fügen und Schrumpfen, Entmagnetisieren, Anlassen, Vorwärmen und Sonderprozesse laufen auf einer Anlage, die klar definierte Schnittstellen für Automatisierung bietet.

Induktionsanlagen

Induktive Doppellötanlage

Die induktive Doppellötanlage vereint zwei vollwertige Lötstationen in einem System. Während an Station A gelötet wird, rüsten oder fahren Sie an Station B bereits das nächste Bauteil. Wiederholgenaue Programme, optionales Schutzgas und integrierte Qualitätskontrolle sichern serienfähige, bedienerunabhängige Lötprozesse und skalierbare Takte bis hin zur Mehrstationenanlage.

Induktionsanlagen

induktiver Handarbeitsplatz

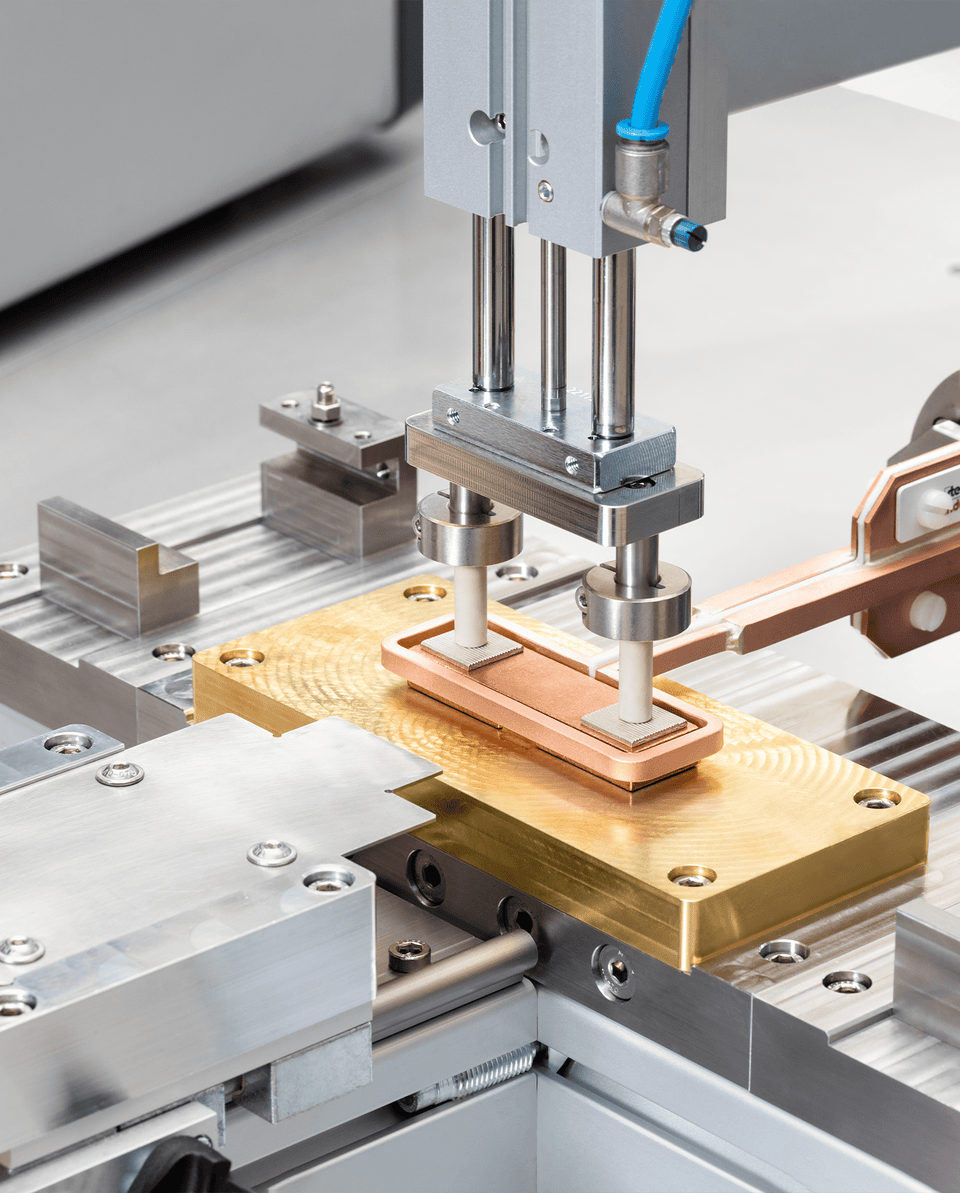

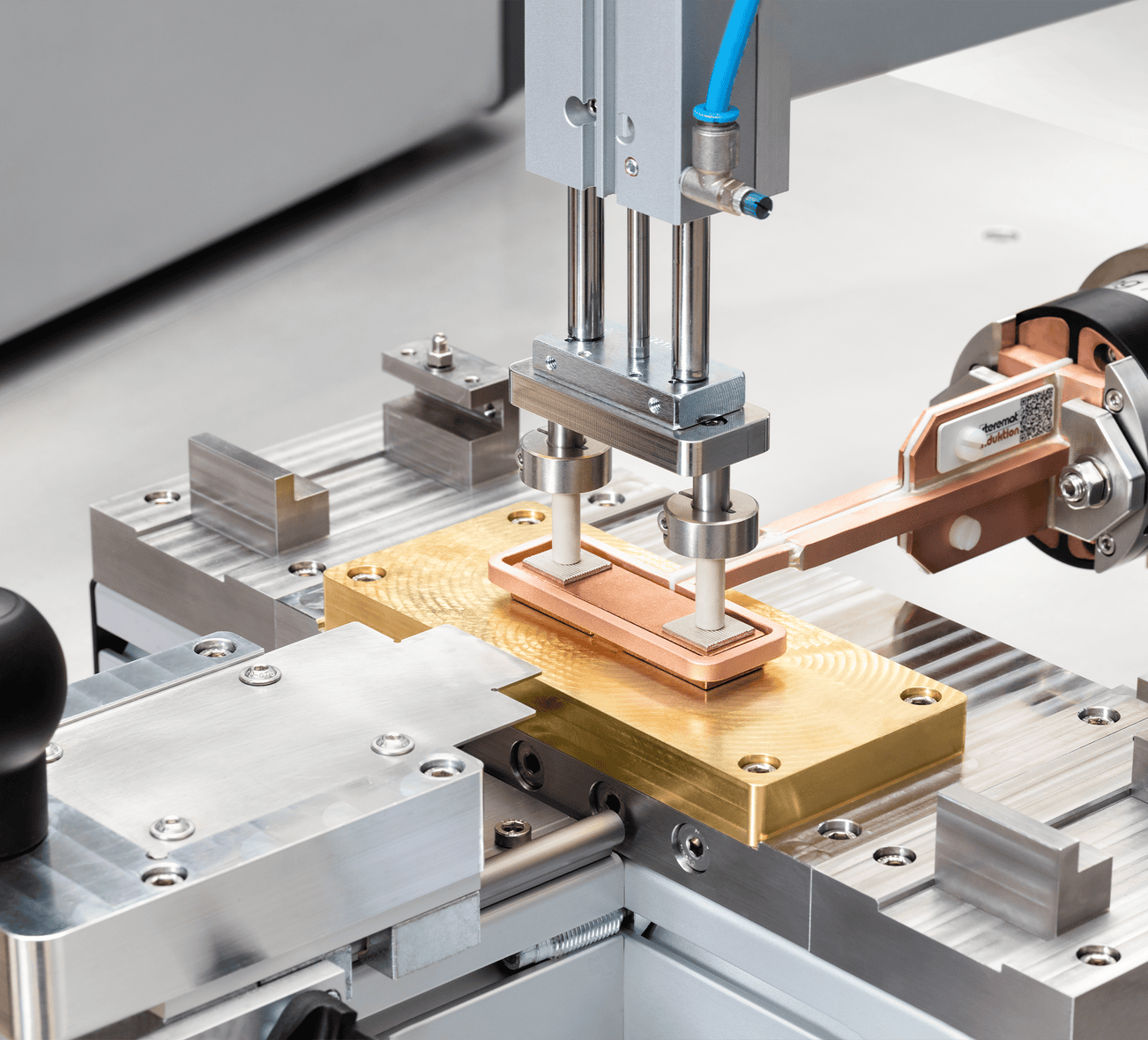

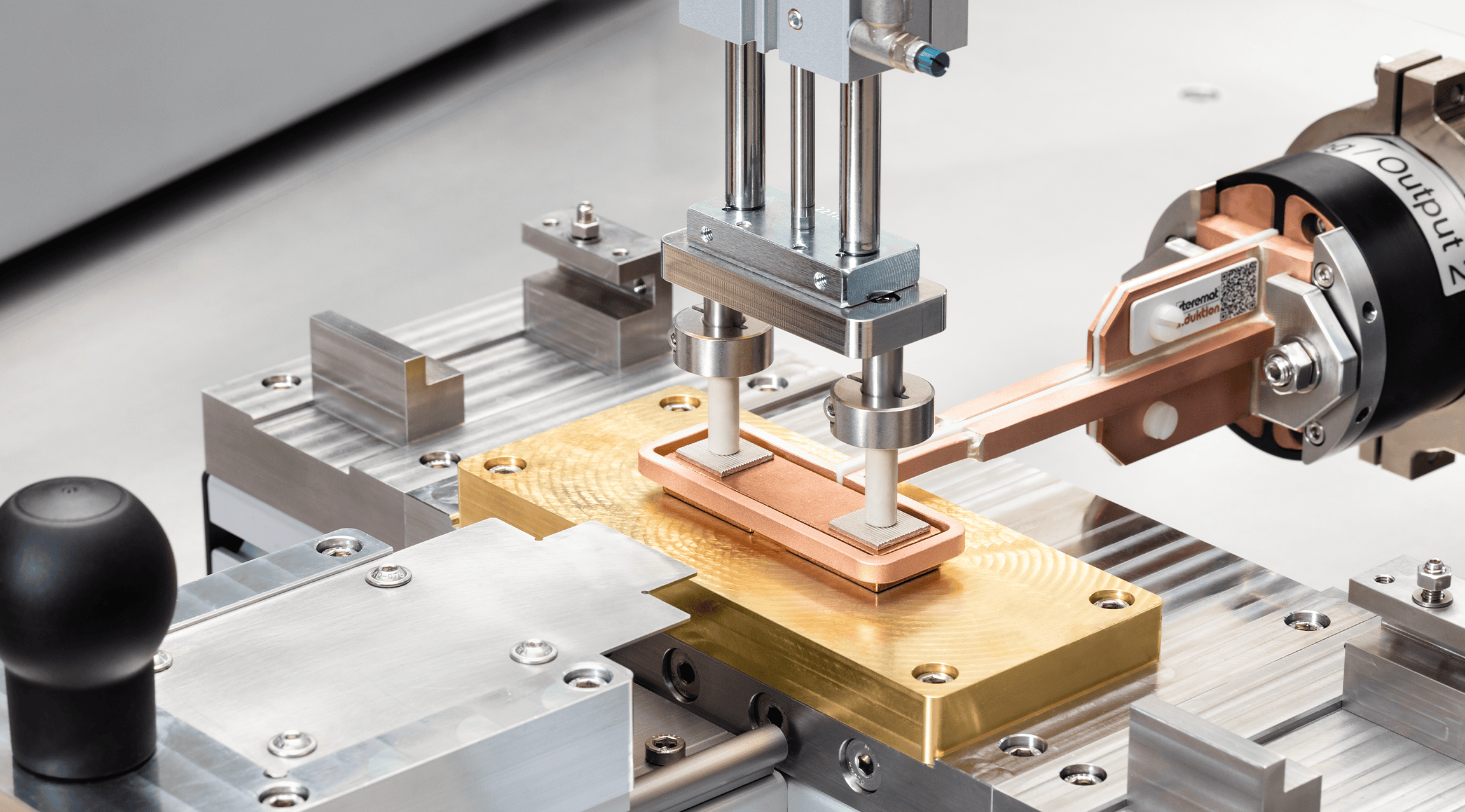

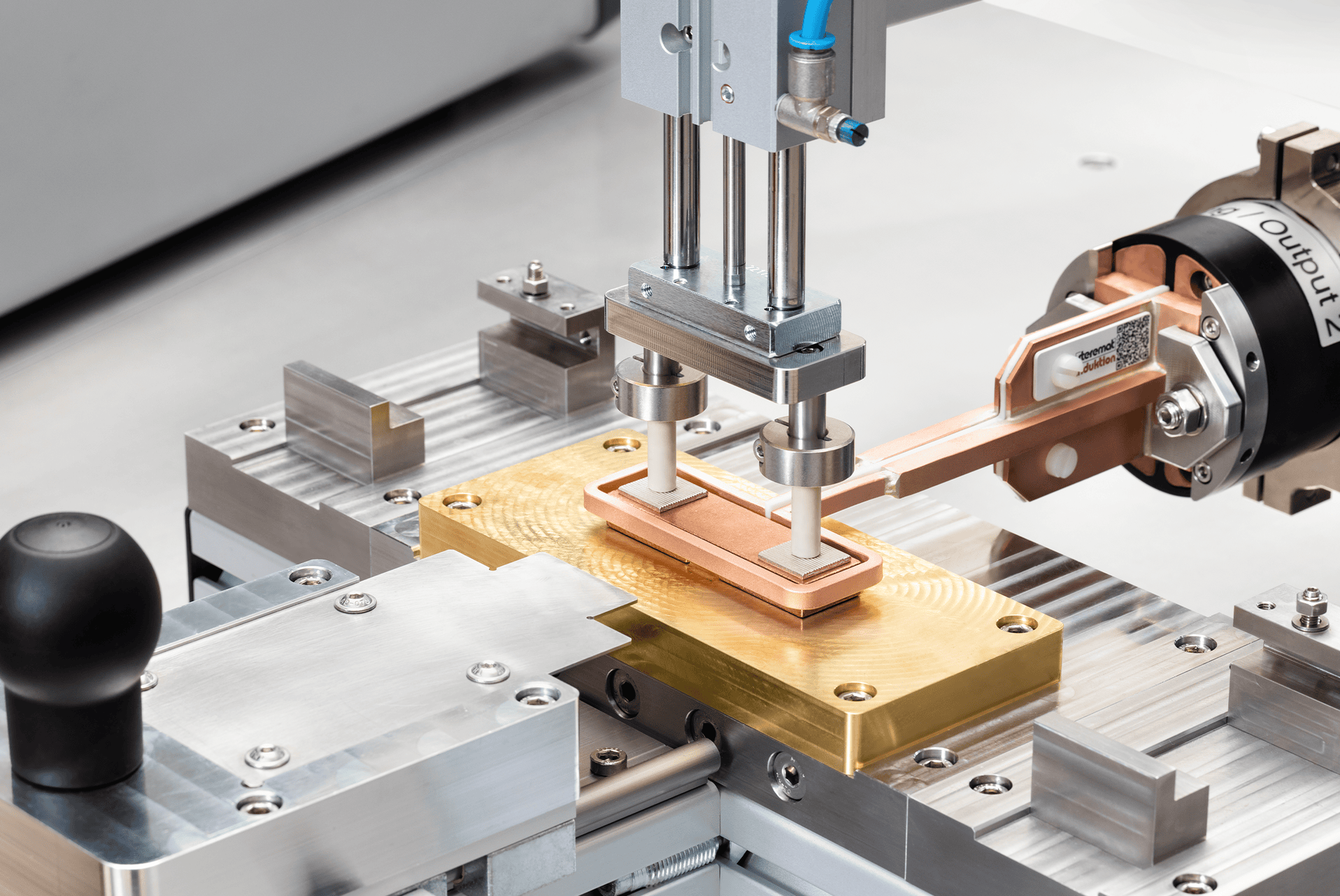

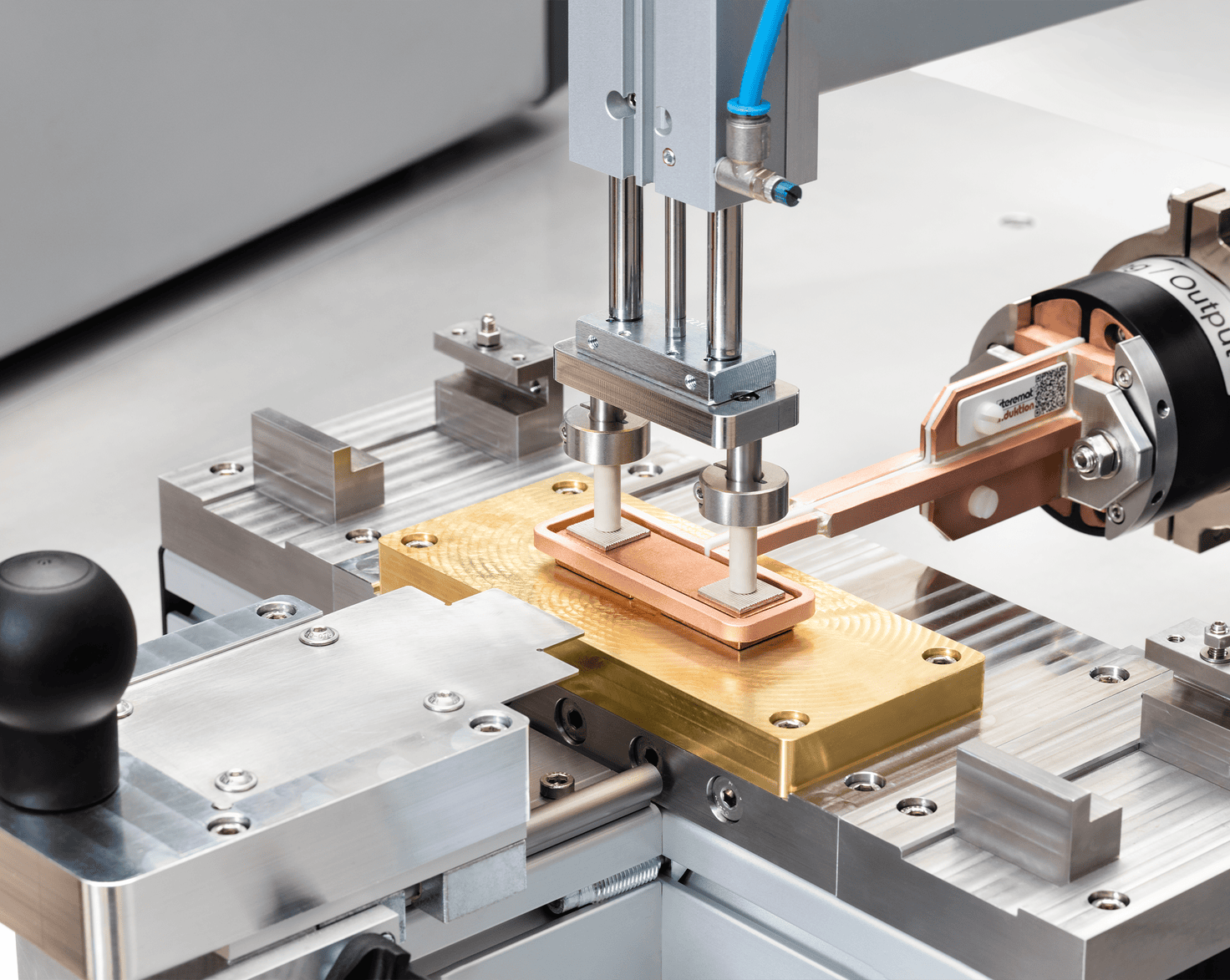

Der induktive STEREMAT Handarbeitsplatz ist der Einstieg in das reproduzierbare Induktionslöten. Er eignet sich für Musterbau, Kleinserien, Reparatur und stabil hochgefahrene Serienprozesse. Generator, Induktor, Kühlung und HMI sind kompakt integriert, Programme und Sensorik sichern gleichbleibende Lötqualität bei kurzen Rüstzeiten. Als Einsteigermodell ist er besonders geeignet für Vorserien und die strukturierte Prozessentwicklung.

Induktionsanlagen

Induktionsanlagen mit Schutzgas

Unsere Induktionsanlagen mit Schutzgaseinhausung kombinieren präzise Erwärmung mit geregelten Atmosphären. Oxidation, Spritzer und Gasverbrauch werden reduziert, Lötspiegel und Kapillarverbindungen bleiben stabil und reproduzierbar. Das Ergebnis sind saubere Lötbilder, dichte Verbindungen und auditfähige Dokumentation bei minimalem Nacharbeitsaufwand und klar kalkulierbaren Stückkosten.

Lebenszyklus

Betriebssicherheit über den Lebenszyklus

Induktionslötanlagen sind Investitionen für viele Jahre. Mit vorbeugender Wartung, Modernisierung und Induktorservice sichern Sie Verfügbarkeit, Qualität und OEE dauerhaft ab.

FAQs

Hier beantworten wir kurz und präzise die wichtigsten Fragen zu induktiven Lötanlagen.

Wie entwickeln sich induktive Fügetechnologien im Hinblick auf neue Materialien und Produktionsanforderungen?

Induktive Fügetechnologien orientieren sich zunehmend an höherer Präzision, Flexibilität und Vernetzung in digitalen Produktionssystemen. Forschungsschwerpunkte liegen auf der Verarbeitung komplexer Werkstoffe, etwa für E-Mobilität und Leichtbau. Intelligente Induktoren und adaptive Prozesssteuerungen treiben die Automatisierung voran. Künftig werden KI-Algorithmen Lötprozesse selbstständig optimieren und vorhersagen.

Welche Sicherheitsmaßnahmen sind beim Betrieb von Induktionslötanlagen entscheidend?

Der Betrieb von Induktionslötanlagen erfordert Schutz vor elektromagnetischen Feldern und hohen elektrischen Spannungen. Notwendig sind geeignete Abschirmungen und Sicherheitsabstände zum Schutz des Personals. Eine effektive Kühlung von Anlage und Induktoren verhindert Überhitzung. Zudem müssen Bediener gründlich in Betrieb und Wartung eingewiesen sein.

Welche Bedeutung haben Sensorik und Datenanalyse für die Qualitätssicherung beim induktiven Löten?

Sensorik und Datenanalyse ermöglichen die Echtzeitüberwachung der Prozessparameter und sichern eine konstante Lötqualität. Temperatursensoren messen die Erwärmungskurve, Kraftsensoren überwachen den Anpressdruck des Werkzeugs. Die Auswertung dieser Daten erlaubt eine frühzeitige Erkennung und Dokumentation von Abweichungen, gewährleistet Rückverfolgbarkeit, auditfähige Ergebnisse und reduziert das Risiko von Produktionsfehlern.

Wie beeinflussen Induktionslötverfahren die Gesamtbetriebskosten (TCO) in der Produktion?

Induktionslötverfahren senken die TCO durch geringeren Energieverbrauch, weniger Nacharbeit und höhere Prozessstabilität. Trotz höherer Anfangsinvestition amortisieren sich die Anlagen meist durch schnellere Taktzeiten und geringere Ausschussraten. Der Verzicht auf offene Flammen reduziert Brandschutzaufwand und schont Betriebsmittel. Langlebige Komponenten und niedriger Verbrauchsmaterialbedarf erhöhen zusätzlich die Kosteneffizienz.

Welche Fehler treten beim Betrieb von Induktionslötanlagen häufig auf und wie lassen sie sich vermeiden?

Typische Fehler sind eine unzureichende Abstimmung von Induktor und Werkstück sowie falsch gewählte Spaltmaße. Fehlerhafte Temperaturführung kann unvollständigen Lotfluss oder Überhitzung verursachen und die Bauteilqualität beeinträchtigen. Fehlende Prozessüberwachung und Wartung mindern die Reproduzierbarkeit. Eine unzureichende Schutzgasatmosphäre führt häufig zu Oxidation der Lötstellen.

Welche technischen Kriterien sind bei der Auswahl einer Induktionslötanlage für eine bestimmte Anwendung entscheidend?

Maßgeblich sind Bauteilgeometrie, Material, gewünschte Taktzeit und geforderte Lötqualität. Zentrale Parameter sind Generatorleistung, Induktorfrequenz und das Schutzgaskonzept. Präzise Werkstückaufnahme und Lotzuführung sichern reproduzierbare Ergebnisse. Auch die Integrationsfähigkeit in bestehende Fertigungslinien ist zu berücksichtigen.
