Induktives Fügen
Passgenaue Verbindungen durch präzise Wärmeausdehnung
Dieses Verfahren nutzt elektromagnetische Induktion für die gezielte Erwärmung eines metallischen Fügepartners – meist in Form einer Innenbohrung. Durch die schnelle lokale Erwärmung (oft in wenigen Sekunden) dehnt sich der Innendurchmesser aus, sodass ein kälteres Gegenstück mühelos montiert werden kann. Beim Abkühlen zieht sich das erwärmte Bauteil zusammen und bildet eine kraftschlüssige, dauerhafte Verbindung – komplett ohne offene Flamme oder zusätzliche mechanische Bearbeitung.
Was ist induktives Fügen?

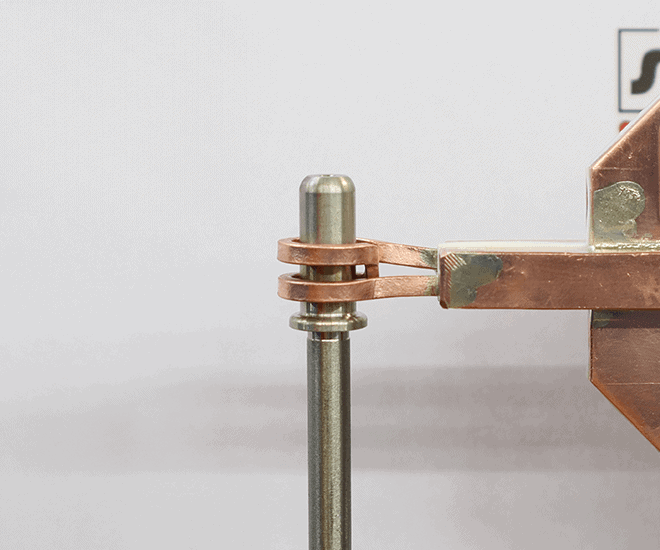

Ein Kupfer-Induktor erzeugt ein wechselndes Magnetfeld. In den leitfähigen Werkstücken werden Wirbelströme induziert, die sich – abhängig von Material und Frequenz – hauptsächlich in der Oberfläche ausbilden. Diese Ströme erwärmen die Fügezone innerhalb weniger Sekunden auf die gewünschte Temperatur. Beim Aufschrumpfen wird der äußere Partner (Hülse, Ring) erwärmt; beim Einschrumpfen wird der innere Partner (Welle, Rotor) abgekühlt. Durch die Wärmeausdehnung entsteht zwischen beiden Teilen ein passender Spalt; nach dem Abkühlen sorgt die temperaturbedingte Schrumpfung für den reib- bzw. kraftschlüssigen Sitz. Der Vorgang kann ebenso zum Ausschrumfen genutzt werden: Wird der wärmer gewordene Außenteil gezielt erhitzt, löst sich die Verbindung ohne Beschädigung des Bauteils.
Warum induktives Fügen die bessere Wahl ist
Gezielte Wärme
Nur die Fügezone wird erwärmt, umliegende Bereiche, Beschichtungen oder Lager bleiben kalt; das schützt sensible Bauteile.
Flexibel einsetzbar
Fügen und Lösen sind mit demselben Setup möglich; perfekt für Serienmontage, Instandhaltung und Recycling.
Sicher & sauber
Ohne offene Flamme und Funken; Prozesse lassen sich kapseln, sind emissionsarm und ergonomisch integrierbar.
Hohe Prozessgeschwindigkeit
Temperaturziele werden in Sekunden erreicht, Montagezeiten sinken drastisch und Taktzeiten werden planbar.
Energieeffizient & wirtschaftlich
Es wird nur der Fügepartner erwärmt; keine Ofenvorheizzeiten, geringere Energiekosten und wenig Infrastrukturbedarf.
Reproduzierbar & automatisierbar
Digitale Programme, Sensorik und Temperaturregelung sichern konstant hohe Qualität und minimieren Bedienereinfluss.
Welche Materialien & Geometrien eignen sich?
Fügeverfahren im Überblick
Schrumpfsitz-Verbindungen
Die Hülse oder der Ring wird erwärmt und auf die kalte Welle aufgeschrumpft. Klassisch bei Zahnrad- und Lagermontage.
Einschrumpfen & Ausschrumfen
Der Innen- oder Außenteil wird zum Montage‑ oder Demontagezweck gezielt erhitzt; geeignet für Walzen, Trommelmotoren, Buchsen.
Rotor- und Statorfügen
Elektromotor-Fertigung: Rotoren oder Statoren werden in Gehäuse eingezogen, ohne Isolationsmaterial zu überhitzen.
Turbolader- & Antriebstechnik
Schrumpfen von Zahnrädern, Lagern und Turboladerelementen auf Wellen mit kurzen Zykluszeiten.
Walzen- und Trommelbau
Montage und Demontage von Walzenringen und Buchsen; die Erwärmung erfolgt gleichmäßig über den Umfang.
Sondergeometrien
Maßgeschneiderte Spulen (auch mehrwindig) für asymmetrische Teile oder Bauteile mit mehreren Fügepunkten; z. B. Slewing-Rings oder komplexe Rotorpakete.
Wann ist Schutzgas sinnvoll – und wann überflüssig?
Beim induktiven Härten wird in vielen Fällen in Luft erwärmt. Die kurzen Aufheizzeiten und das direkte Abschrecken begrenzen Oxidation und Zunderbildung, außerdem werden viele gehärtete Flächen anschließend geschliffen oder gestrahlt. Für diese Anwendungen ist eine Schutzatmosphäre meist nicht notwendig.
Schutzgas, zum Beispiel N₂ oder Ar, ist dann sinnvoll, wenn funktionale Flächen möglichst frei von Zunder, Verfärbungen und Entkohlung bleiben sollen. Das betrifft sichtbare Wellen, Laufbahnen oder gehärtete Bereiche mit engen Toleranzen, bei denen nur wenig Material abgenommen wird. In solchen Fällen legen wir Einhausung, Gasführung und Abschreckkonzept auf Ihr Bauteil und Ihren Takt aus. So setzen Sie Schutzgas gezielt dort ein, wo der technische und wirtschaftliche Nutzen wirklich stimmt.
Temperatur, Zeit & Frequenz zielgenau steuern
Saubere Kontaktflächen
Verbindung sicher beherrschen und dokumentieren
Prozessdaten
Mechanischer Nachweis
Press- bzw. Abzugskräfte werden mit Kalibriervorrichtungen kontrolliert; Bruchtests belegen die erreichte Reibschlussqualität.
Digitale Überwachung
Pyrometer, Strom- und Spannungssensoren sowie Durchfluss- und Drucksensorik der Kühlung verhindern Übertemperatur und Streuung. Optionale Kameras erkennen Bauteilpositionen und dokumentieren den Prozess.
Vom Handarbeitsplatz bis zur vollautomatischen Fügezelle
STEREMAT konzipiert und baut induktive Fügeanlagen, die exakt auf Geometrie, Werkstoff und Taktzeit abgestimmt sind.
Was wir liefern
- Induktoren & Spulengeometrie – anwendungs- und bauteilspezifisch; ein- oder mehrwindig mit Schnellwechselsystemen und optimierter Kühlung.
- Generatoren & Frequenztechnik – individuell dimensionierte MF- und HF-Generatoren (Leistung von wenigen kW bis Hunderten kW) für schnelle, lokal begrenzte Erwärmung.
- Temperatur- & Prozessüberwachung – Pyrometer, Kameras, Stromsensorik und geschlossene Regelkreise sorgen für präzise Temperaturführung.
- Automationslösungen – Handarbeitsplätze, halbautomatische Stationen, Rundtisch- oder Roboterzellen; alle Systeme verfügen über OPC UA-Schnittstellen zur Anbindung an Qualitäts- und MES-Systeme.
- Prozessentwicklung & Versuchsfertigung – Versuchsreihen zur Parameterfindung.
- Retrofit & Modernisierung – Upgrades für Generator, Kühlung und Steuerung erhöhen Effizienz und reduzieren Betriebskosten bei Bestandsanlagen.
Ihre Vorteile
- Kurze Taktzeiten dank zielgerichteter Erwärmung und automatisierter Abläufe.
- Bedienerunabhängigkeit durch Rezepte, Sensorik und Prozessdatenlogger.
- Flexibilität – Schrumpf- und Löseprozesse in einer Anlage; schnelle Anpassung an neue Bauteilfamilien.
Typische Bauteile & Prozesse
Montage von Rotoren und Statoren
Schrumpfsitzverbindungen in Elektromotoren, Generatoren und Windkraftanlagen.
Zahnräder, Turbolader & Lagerringe
Schnelle Schrumpfmontage auf Wellen oder in Gehäusen mit minimalem Verzug.
Walzen, Trommelmotoren & Buchsen
Auf- und Entschrumpfen von Ringen und Buchsen; gleichmäßige Umfangserwärmung schützt Beschichtungen.
Werkzeug- & Walzenbau
Befestigung von Werkzeughaltern, Rollen und Pressenwellen für Umformmaschinen und Walzwerke.
Lager- und Kupplungsbau
Montage von Ringsitzen, Flanschen und Naben; gezielte Demontage erleichtert Instandhaltung und Recycling.
Demontage in Wartung & Recycling
Zerstörungsfreies Lösen von Pressverbindungen für Wiederaufbereitung oder Reparatur.
So laufen Projekte mit STEREMAT
Induktives Fügen & Schrumpfen für Industrie & Serienfertigung
Downloads – Wissen & Technik auf einen Klick
Unsere neuesten Beiträge
FAQs
Hier beantworten wir kurz und präzise die wichtigsten Fragen zum Thema induktives Fügen und Schrumpfen.
Welche technischen Herausforderungen bestehen bei der Entwicklung maßgeschneiderter Induktoren für komplexe Bauteilgeometrien?
Welche technischen Herausforderungen bestehen bei der Entwicklung maßgeschneiderter Induktoren für komplexe Bauteilgeometrien?
Die Entwicklung kundenspezifischer Induktoren für komplexe Geometrien erfordert hohe technische Kompetenz. Zentrale Herausforderungen sind eine homogene Wärmeverteilung in der gesamten Fügezone und die effiziente Kühlung des Induktors. Dafür sind präzise FEM-Simulationen von Magnetfeld und Wärmefluss notwendig. Häufig sind iterative Design- und Testphasen erforderlich, um die optimale Spulengeometrie und Leistungsanpassung zu erzielen.
Wie wird die Prozessstabilität beim induktiven Fügen sichergestellt?
Wie wird die Prozessstabilität beim induktiven Fügen sichergestellt?
Die Prozessstabilität wird durch ein System aus Sensorik, Regelung und Datenaufzeichnung gewährleistet. Pyrometer erfassen die Temperatur in Echtzeit, Strom- und Spannungssensoren überwachen die Energiezufuhr. Eine geschlossene Regelung passt die Prozessparameter automatisch an. Alle Daten werden protokolliert, um Dokumentation und Nachvollziehbarkeit sicherzustellen.
Welche Vorteile hat die induktive Demontage für Recycling und Wartung?
Welche Vorteile hat die induktive Demontage für Recycling und Wartung?
Die induktive Demontage ermöglicht das zerstörungsfreie Lösen von Pressverbindungen. Bauteile bleiben intakt, können wiederverwendet oder sortenrein recycelt werden. Dies senkt Abfallmengen und Materialkosten und verkürzt bei Reparaturen die Ausfallzeiten deutlich.
Welche Umweltvorteile bietet induktives Erwärmen gegenüber konventionellen Verfahren?
Welche Umweltvorteile bietet induktives Erwärmen gegenüber konventionellen Verfahren?
Induktives Erwärmen verursacht keine offenen Flammen, Abgase oder schädlichen Emissionen und verbessert dadurch die Luftqualität am Arbeitsplatz. Durch die hohe Energieeffizienz sinkt der CO2-Ausstoß pro Bauteil, was das Verfahren zu einer umweltfreundlicheren Alternative in der Fertigung macht.
Wie können induktive Fügeprozesse effizient in bestehende Produktionslinien integriert werden?
Wie können induktive Fügeprozesse effizient in bestehende Produktionslinien integriert werden?
Durch ihren modularen Aufbau und standardisierte Schnittstellen wie OPC UA lassen sich induktive Fügeprozesse effizient in bestehende Produktionslinien einbinden. Roboter oder Portalsysteme übernehmen die Bauteilhandhabung, während die induktive Station als eigenständiges Modul arbeitet. So können Taktzeiten flexibel angepasst und der Platzbedarf in der Linie minimiert werden.
Welche Bedeutung hat die Materialauswahl beim induktiven Fügen von Bauteilen?
Welche Bedeutung hat die Materialauswahl beim induktiven Fügen von Bauteilen?
Die Materialauswahl ist für das induktive Fügen entscheidend. Elektrische Leitfähigkeit und thermischer Ausdehnungskoeffizient bestimmen Erwärmung und Fügespiel. Ferritische Stähle erwärmen sich dank ihrer magnetischen Eigenschaften effizienter als austenitische Edelstähle oder Aluminium. Eine präzise Kenntnis der Materialparameter ist für die Prozessauslegung unverzichtbar.
Wie senkt Induktives Fügen die Betriebskosten?
Wie senkt Induktives Fügen die Betriebskosten?
Induktives Fügen reduziert Betriebskosten durch kurze Prozesszeiten und präzise Energieübertragung. Im Vergleich zur Ofenerwärmung lassen sich bis zu 95 Prozent Energie einsparen, da ausschließlich die Fügezone erhitzt wird. Dies verringert den Gesamtenergieverbrauch, beschleunigt Produktionsabläufe und macht häufige Nachbearbeitungen überflüssig.
