Kühltechnik / Rückkühlung
Stabile Temperaturen für stabile Prozesse
Induktionsanlagen arbeiten mit hohen Leistungen und erzeugen viel Wärme, nicht nur im Werkstück. Generator, Induktor, Leistungselektronik und Steuerung sind auf eine zuverlässige Kühlung angewiesen. Nur wenn der Kühlkreislauf stabil läuft, bleiben Prozessfenster eng, Komponenten geschützt und Stillstände selten.
Die passende Kühltechnik ist deshalb ein zentraler Baustein Ihrer Induktionsanlage. Sie hält Temperaturen im zulässigen Bereich, sichert eine gute Wasserqualität und schützt vor schleichenden Schäden durch Überhitzung, Ablagerungen oder Korrosion.

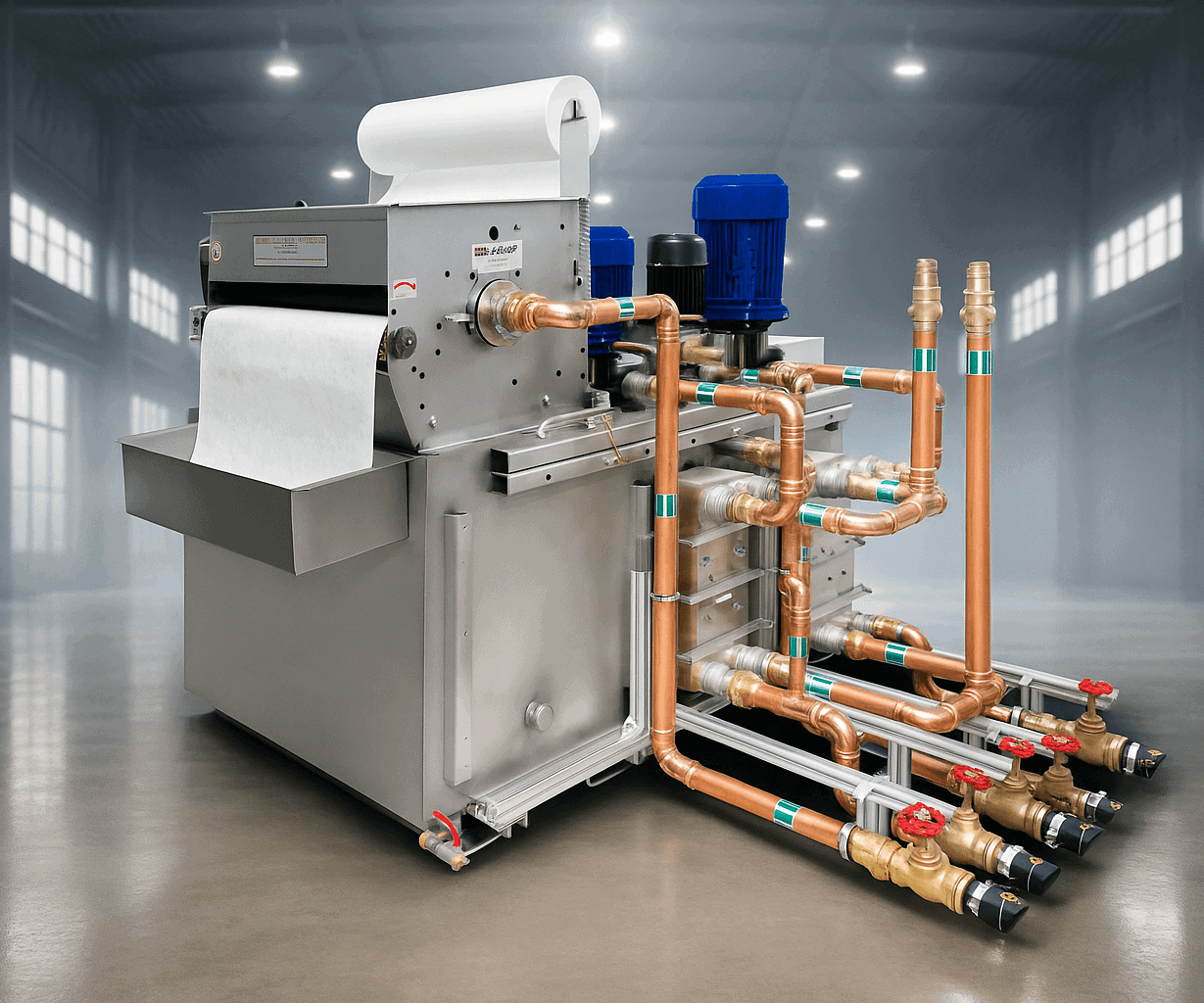

Bandfilter können zusätzlich Zunder und Partikel aus dem Kühlwasser abscheiden und so den Kreislauf dauerhaft sauber halten.
Die Kühltechnik einer Induktionsanlage hat drei wesentliche Aufgaben.
Konstante Temperatur im Kühlkreislauf
Der Kühlkreislauf führt die Verlustwärme von Induktor, Generator und Leistungselektronik ab. Eine konstante Vorlauf- und Rücklauftemperatur sorgt für reproduzierbare Betriebsbedingungen und verlängert die Lebensdauer der Komponenten.
Geschlossene Kühlkreisläufe für Induktionsanlagen
Ein geschlossener Kreislauf mit Rückkühler trennt die sensible Anlagenseite von der Umgebung. Wasserqualität und Temperatur bleiben kontrolliert, unabhängig von der betrieblichen Infrastruktur. Ideal für eigenständige Induktionszellen oder Produktionsbereiche mit wechselnden Bedingungen.
Luftgekühlte Rückkühler
Hier wird die Wärme über einen Luft Wärmetauscher an die Umgebung abgegeben. Diese Lösung eignet sich, wenn kein betriebliches Kühlwasser vorhanden ist oder die Anlage autark arbeiten soll. Luftgekühlte Rückkühler sind kompakt und vergleichsweise einfach zu installieren.
Glykolgefüllte Außenanlagen mit Freiluft- und Kompressorkühler
Bei Außenaufstellung können glykolgefüllte Rückkühlkreise mit Freiluftkühlern die Hauptlast der Kühlung übernehmen. Ein nachgeschalteter Kompressorkühler schaltet nur bei Bedarf zu. So wird der überwiegende Teil der Wärme direkt nach außen abgeführt, Energie eingespart und die thermische Belastung in der Fertigungshalle reduziert.
Wasser Wasser Wärmetauscher
Wenn betriebliches Kühlwasser zur Verfügung steht, können Wasser Wasser Wärmetauscher die Induktionsanlage an das vorhandene Netz anbinden. Der Anlagenkreis bleibt sauber und konditioniert, das Werkswasser übernimmt die eigentliche Wärmeabfuhr. Besonders interessant, wenn bereits eine zentrale Kälte oder Kühlversorgung existiert.
Kältemaschinen und Chiller
In kritischen Umgebungen, bei hohen Umgebungstemperaturen oder engen Temperaturtoleranzen kommen Kältemaschinen zum Einsatz. Sie halten den Kühlkreislauf auf einem definierten Temperaturniveau, unabhängig von Jahreszeit und Standort. Das ist wichtig, wenn Prozessfenster sehr eng sind oder zusätzliche Verbraucher mitgekühlt werden.
Kühlkonzepte im Überblick
Je nach Leistung, Umgebung und Infrastruktur kommen unterschiedliche Kühlkonzepte zum Einsatz. STEREMAT wählt das passende System auf Basis Ihres Prozesses und Ihrer Standortbedingungen.
Geschlossene Kühlkreisläufe für Induktionsanlagen
Ein geschlossener Kreislauf mit Rückkühler trennt die sensible Anlagenseite von der Umgebung. Wasserqualität und Temperatur bleiben kontrolliert, unabhängig von der betrieblichen Infrastruktur. Ideal für eigenständige Induktionszellen oder Produktionsbereiche mit wechselnden Bedingungen.
Luftgekühlte Rückkühler
Hier wird die Wärme über einen Luft Wärmetauscher an die Umgebung abgegeben. Diese Lösung eignet sich, wenn kein betriebliches Kühlwasser vorhanden ist oder die Anlage autark arbeiten soll. Luftgekühlte Rückkühler sind kompakt und vergleichsweise einfach zu installieren.
Glykolgefüllte Außenanlagen mit Freiluft- und Kompressorkühler
Bei Außenaufstellung können glykolgefüllte Rückkühlkreise mit Freiluftkühlern die Hauptlast der Kühlung übernehmen. Ein nachgeschalteter Kompressorkühler schaltet nur bei Bedarf zu. So wird der überwiegende Teil der Wärme direkt nach außen abgeführt, Energie eingespart und die thermische Belastung in der Fertigungshalle reduziert.
Wasser Wasser Wärmetauscher
Wenn betriebliches Kühlwasser zur Verfügung steht, können Wasser Wasser Wärmetauscher die Induktionsanlage an das vorhandene Netz anbinden. Der Anlagenkreis bleibt sauber und konditioniert, das Werkswasser übernimmt die eigentliche Wärmeabfuhr. Besonders interessant, wenn bereits eine zentrale Kälte oder Kühlversorgung existiert.
Kältemaschinen und Chiller
In kritischen Umgebungen, bei hohen Umgebungstemperaturen oder engen Temperaturtoleranzen kommen Kältemaschinen zum Einsatz. Sie halten den Kühlkreislauf auf einem definierten Temperaturniveau, unabhängig von Jahreszeit und Standort. Das ist wichtig, wenn Prozessfenster sehr eng sind oder zusätzliche Verbraucher mitgekühlt werden.
Gute Kühlung ist mehr als „kaltes Wasser“
Demineralisiertes Wasser und Korrosionsschutz
Für viele Induktionsanlagen empfiehlt sich demineralisiertes oder aufbereitetes Wasser, oft mit angepassten Zusätzen zum Korrosionsschutz. Das verhindert Ablagerungen, schützt Kupfer, Stahl und Dichtungen und hält den Wärmeübergang hoch.
Filter und Schmutzfallen
Filter und Schmutzfänger entfernen Partikel aus dem Kühlkreislauf. Das schützt enge Kanäle in Induktoren und Wärmetauschern und reduziert das Risiko für blockierte Durchgänge.
Überwachung von Durchfluss, Temperatur, Druck und Füllstand
Sensoren im Kühlkreis messen Durchflussmengen, Vorlauf- und Rücklauftemperaturen, Systemdruck und Füllstand. Bei Abweichungen kann die Steuerung Warnungen ausgeben oder geregelte Abschaltungen einleiten. So werden teure Folgeschäden durch Trockenlauf, Kavitation oder Überhitzung vermieden.
Die Kühltechnik schützt nicht nur die Anlage
Abschaltung bei Kühlfehler
Bei Ausfall von Pumpen, Lüftern oder bei zu hohem Mediumtemperaturniveau muss die Induktionsanlage zuverlässig in einen sicheren Zustand gehen. Grenzwerte und Abschaltstrategien werden dabei auf Prozess und Anlagentyp abgestimmt.
Optionale Doppelpumpen und Reservekühler
Für hohe Anforderungen an Verfügbarkeit kann die Kühltechnik redundant ausgelegt werden. Doppelpumpen, zwei parallel nutzbare Rückkühler oder Reservekreise erhöhen die Ausfallsicherheit im Schichtbetrieb.
Statusmeldungen an Steuerung und Leitstand
Die Kühlanlage liefert Status- und Störmeldungen an die zentrale Steuerung oder an ein Leitstandsystem. So erkennt der Betreiber früh, ob sich Temperatur, Druck oder Durchfluss in Grenzbereiche bewegen und kann vorbeugend reagieren.
Jede Produktion hat eigene Rahmenbedingungen
Aufgestellte Rückkühler direkt an der Anlage
Kompakte Rückkühler werden in der Regel in der Nähe der Induktionsanlage aufgestellt. Die Wege bleiben kurz, Druckverluste sind gering und Installation und Service sind übersichtlich.
Zentrale Kühlstation für mehrere Anlagen
Bei mehreren Induktionsanlagen im Verbund kann eine zentrale Kühlstation sinnvoll sein. Sie versorgt mehrere Verbraucher, nutzt gemeinsame Reserven und vereinfacht Wartung und Überwachung.
Einbindung in vorhandene Gebäudetechnik
Wenn Gebäudekälte, Werkskühlwasser oder eine zentrale Energiezentrale vorhanden sind, lässt sich die Kühltechnik der Induktionsanlage dort integrieren. STEREMAT berücksichtigt vorhandene Infrastruktur und Schnittstellen und plant die Übergabepunkte entsprechend.
Kühltechnik anfragen
Teilen Sie uns Anlagenleistung und Betriebsart mit. Optimal sind zusätzlich Aufstellort, vorhandene Infrastruktur, Anforderungen an Wasserqualität sowie der verfügbare Platz. Wenn Sie das noch nicht vollständig wissen, melden Sie sich trotzdem. Wir können auch mit groben Eckdaten starten.
Auf Basis Ihrer Angaben erhalten Sie ein Kühlkonzept, das Prozessstabilität und Verfügbarkeit unterstützt und Betriebskosten sowie Korrosionsrisiken planbar reduziert.
